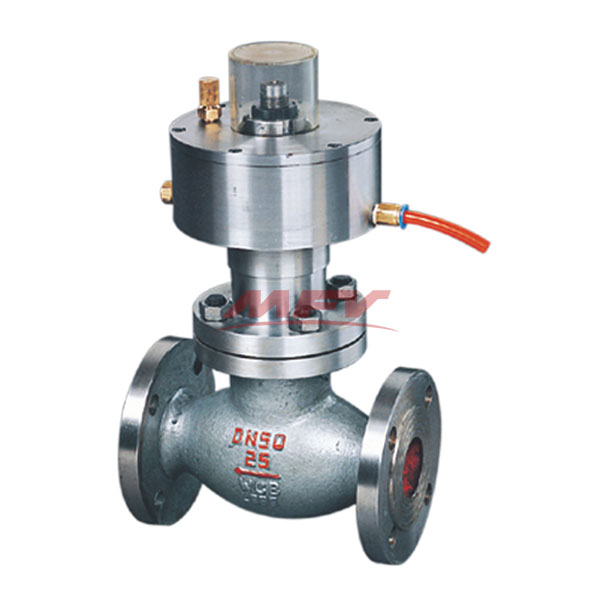

氣動緊急切斷閥

產品型號：QDQ421F-25/40
公稱通徑：DN25∽200mm
公稱壓力：PN2.5~4.0MPa， JIS-10K，20K
適用溫度：-40∽+80℃
適用介質：液化氣、天然氣
氣源接口：PC1/4
高溫溶閉溫度：70±5℃

聯系購買

分享到：

產品詳細

產品特點

　　這是一種安全保護閥.安裝在液化石油氣儲灌站液相與氣相管路上,與空壓機(或儲氣罐)配套使用,以便在管道發生大量泄漏時,氣源泄壓或高溫使易熔塞合金熔化,閥門自動關閉止漏,起安全保護作用.此閥也可做為氣動截止閥使用.可實現遠距離控制,關閉迅速,開啟靈活。

性能規范

公稱壓力PN	2.5、4.0MPa	氣缸使用壓力	≤4.0MPa
適用溫度T	-40∽+80℃	氣缸使用介質
適用介質	液化氣、天然氣	熔閉溫度	70℃∽±5℃
閉止時間	≤10秒	氣缸開啟壓力	≥4.0MPa

主要外型尺寸和連接尺寸： 單位:mm

DN	L	H	H1	D	D1	D2	b	f	Z-φd
25	160	230	230	115	85	65	16	2	4-14
32	180	240	240	135	100	78	18	2	4-18
40	200	250	250	145	110	85	18	3	4-18
50	230	270	270	160	125	100	20	3	4-18
80	310	320	320	195	160	135	22	3	8-18
100	350	360	360	230	190	160	24	3	8-23
150	480	510	510	300	250	218	30	3	8-25
200	600	550	550	360	310	278	30	4	12-25
