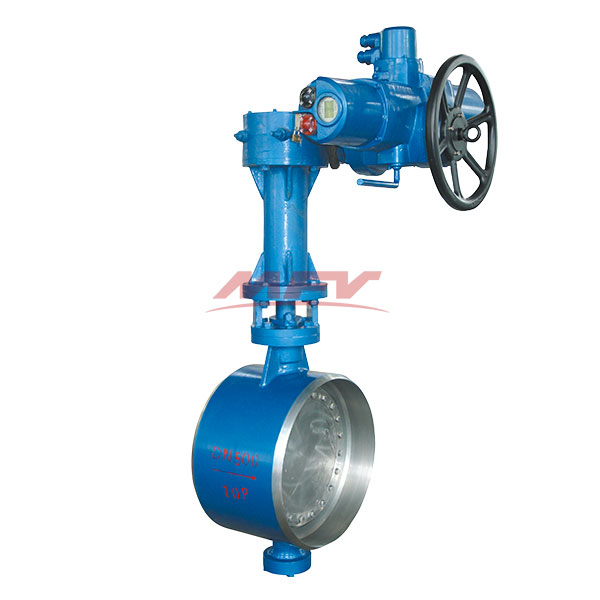

對焊式硬密封蝶閥

產品型號：D363H/W
公稱通經：DN100～1000mm、NPS4"～48"
公稱壓力：強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度：碳鋼：-29℃～425℃，不銹鋼：-40℃～650℃
適用介質：水、熱水、蒸汽、油品
驅動形式：蝸輪傳動、電動、氣動、液動
焊接標準：GB12224、ANSI B16.25、DIN2559

聯系購買

分享到：

產品詳細

產品特點
1、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。

主要技術參數

公稱通徑DN（mm）	DN（100～400）mm、in4～48
公稱壓力PN（MPa）	強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度	碳鋼：-29℃～425℃，不銹鋼：-40℃～650℃
適用介質	水、蒸汽、熱水、油品
驅動方式	蝸輪傳動、電動、氣動、液動
壓力等級	ANSI 150Lb/PN25
焊接標準	GB12224、ANSI B16、25、DIN2559

主要零部件材料

零件名稱	材料
閥體	碳鋼、不銹鋼、鉻鋁鋼
蝶板	碳鋼、合金鋼、不銹鋼
閥座	3不銹鋼、鈷基硬質合金
軸套	不銹鋼
閥桿	不銹鋼、特殊材料
填料	柔性石墨

主要連接尺寸
D363H/663H/963H/-10/16/25/40/C、P、R對悍式硬密封蝶閥

公稱通徑		主要尺寸			公稱通徑		主要尺寸
in	DN（mm）	L	H1	H	in	DN（mm）	L	H1	H
4	100	190	270	370	18	450	330	535	820
5	125	200	295	390	20	500	350	560	900
6	150	210	308	416	24	600	390	630	980
8	200	230	370	530	28	700	430	670	1100
10	250	250	450	580	32	800	470	800	1300
12	300	270	465	630	36	900	510	850	1370
14	350	290	475	595	40	1000	550	880	1480
16	400	310	505	755	48	1200	630	1000	1690
